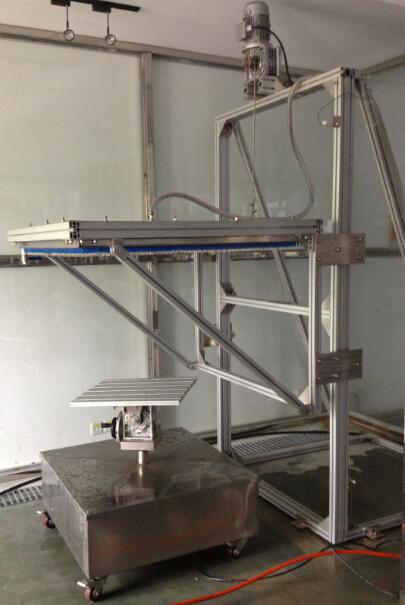

IPX1-2滴水试验装置

本防垂直滴水试验装置（滴水箱法试验设备）适用于外部照明和信号装置及汽车灯具外壳防护。

满足GB4208中IPX1、2；GB2423.38(IEC 60068-2-18)中试验Ra2

一、技术规格及参数

1. 型号：CHDS-800

2. 滴水面积：  800×1000mm、1000×1000mm

3. 滴水箱可调范围：  200--2000mm

4. 雨滴直径：  0.5~4.5mm

5. 滴水孔径：  ø0.4mm

6. 孔间距： 20*20mm

7. 水流量：1~5L/min（可调）

8. 滴水量：1~5mm/min（可调）

9. 滴水箱高度：300mm

10. 试验台：500×400mm，附T型固定槽，0--25°可调，承重100kg；

二、结构设计简介

1. 本装置为可拆卸式，适合于长距离运输后在客户处立即组装，快速方便，缩短安装调试周期。由铝合金支架，升降导轨，滴水箱，供水箱，自动升降机，流量计，可调角度工作台，电器控制箱等组成。与水接触的部件，全由不锈钢、铝合金等耐腐蚀材料制作。

2. 固定立柱及支架：采用优质铝合金型材制作，方便拆卸，组装快捷。

3. 滴水箱：采用2.0mmSUS304不锈钢板制作，顶部加盖耐压密封。滴水孔按20X20mm排列组成方阵。特制滴水嘴采用进口22G注胶针头， 内径0.4mm，滴水箱安装水平仪。

4. 供水箱：设备配备一套供水箱提供试验用水。由304不锈钢板材制作，抗压耐腐蚀，容积400L，安装进水过滤器，水箱加盖，防止风尘杂物进入。水箱和控制柜连为一体，外形美观。

5. 自动升降机：为适于各种规格试件的试验所需，由升降机来调节滴水箱的高度，设计上下限位自动停止控制，避免误操作产生意外。

6. 流量计：必要的水流量调节。

7. 可调角度工作台：与旋转工作台不同，该工作台是固定的。工作台面可作0~25°的倾斜和15°标准角度，台面有T型槽，可固定100kg试件。底部装有脚轮，不用时可移出，或使用可旋转工作台（做IPX1试验时）转速1-3r/min，承重100kg。

8. 滴水量控制采用调整滴水箱液面高度及进出水压力来调整压力大小的方法。

三、控制系统

设备控制柜与水箱连为一体，设计合理。系统对整个系统进行控制，包括滴水箱上下移动，并限位控制；进水运行，并流量控制；转台控制；系统操作简单，控制 ，配置“施耐德”元器件。
