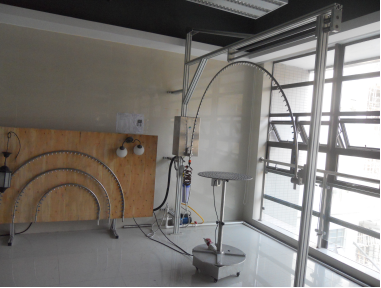

IPX3-4摆管淋雨试验装置

    本套摆管淋雨试验设备为大型敞开式设备，需安装在特设的实验室内对产品进行人工模拟淋雨试验。设备可以用来考核和确定电工、电子产品外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境，充分再现外界淋雨环境对产品所造成的影响。

    本设备人工模拟淋雨试验，不包括有强风速的降雨，不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

    本设备可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。

一、参照标准

    本产品参考GB 4208-2008外壳防护等级IPX3、4,GB/T 4942.1-2006及GB 2423.38-2005《电工电子产品基本环境试验规程  试验R：水试验方法》、GB/T10485-2007、GB 4706、GB 7000等 标准中相对应的技术参数设计制造。

二、结构设计简介

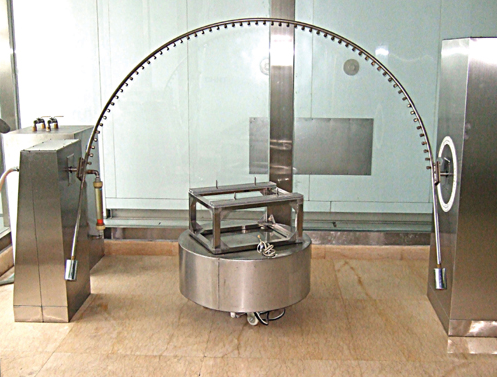

    本套摆动管法试验设备由摆管支架、摆管传动、旋转工作台、电气控制、供水系统等五部分组成。摆管立柱内部采用槽钢焊接，保证在摆管摆动时的稳定性；立柱包边材料采用不锈钢板制作，以便在进行水试验时不会生锈；设备的样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

    摆管由不锈钢管弯制，可以作±180度(理论)往返摆动，同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出，对试验样品进行水试验。摆管摆动的传动装置设计合理，制作精密，维护方便。摆动速度和角度可以设定和自动调节，操作简单。样品架转台设计载重50公斤，并且可以水平方向360度旋转，转速可以调整。整台设备设计合理，经久耐用。设备在符合 标准的前提下，各方面性能都稳定的基础上更具备实用性和便于控制。

供水箱：设备配备一套供水箱提供试验用水。由304不锈钢板材制作，抗压耐腐蚀，容积200L，安装进水过滤器，水箱加盖，防止风尘杂物进入。水泵将水池中的水压入管道，通过调节泄压水阀，保持规定的流量和压力从摆管的喷嘴喷出。场地须考虑排水，使试验用水迅速排放，以不积水为佳。

四、技术规格

  l型号：CHBG-1000

  l样品架转速：1～20r /min可调

  l样品架承重：50kg

  l摆管半径：1000mm

  l试验台面尺寸：ø800㎜（可根据客户需要设计）

  l喷水孔径： ø 0.4㎜

  l孔间距离：50mm

  l摆管摆幅：0～±160°可调

  l每孔平均水流速度：0.07L/min

  l设备电源：AC380V

五、电路控制和保护系统

  l采用7寸液晶触摸屏控制仪，PLC控制可分别对摆管、转盘、水泵和试验时间进行控制；摆动角度、频率、转盘转速能直接在触摸屏设定和显示，手动模式下摆管摆幅可以在允许范围内任意调节，同时触摸屏可直观显示当前摆管位置（相对角度）。

  l预设试验时间: 试验时间 *大为9999小时59分

  l配备水过滤器；

  l无熔丝保护开关；

  l过载、漏电、全护套式接线端子；

  l具有自动关机等保护；

六、实验室设施布置

    实验室应具备足够容纳整套设备的空间，照明、供电、供水、排水设施齐全。

    实验室地面应由防滑防渗水的材料铺设，地面四周留有200mm宽，100mm深的排水沟，以利于试验时废水的排放，且废水可以经由排水沟顺利地排出室外，保证实验室地面不会有积水产生，对试验造成影响。

    实验室的墙面应使用不渗水的瓷砖贴面，贴面高度至少2500mm，墙面合适的位置安装防水，防漏电的供电装置，设备使用电源为AC 380V 三相五线。占用空间为深3000mm，宽4500mm，高3000mm。

七、随机资料

  l 说明书、电路图、合格证、保修卡；

  l 操作方法、注意事项、出货基本配件、维修保养事项；

八、设备使用条件

  l 环境温度：5℃～＋35℃；

  l环境湿度：≤90%；（不结露）

  l 电源要求：AC380（ ±10%）V/50HZ   三相五线制；

  l 预装容量：2KW；
