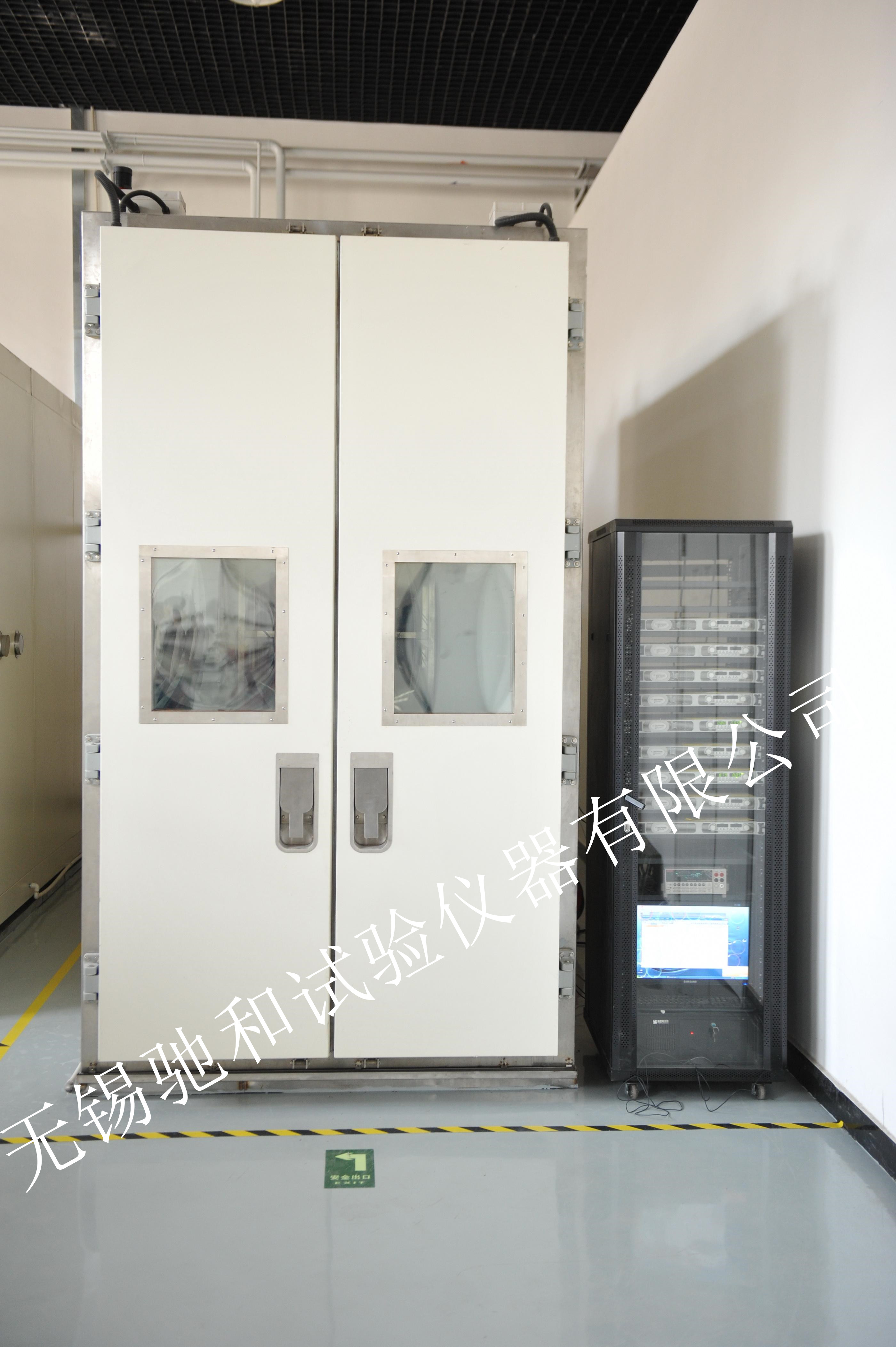

光伏组件测试箱

一、满足的试验标准：
本产品满足GB/T19394.－2003试验; GB/T9535.－1998试验; GB/T6492－1986、GB/T6494、GB/T6497、SJ/T2196; IEC61345－1998; IEC61646、IEC61215等标准，以及其它相关标准的要求。严格按GB 10592—89《高低温试验箱技术条件》、GB10586－89《湿热试验箱技术条件》进行设计制造，同时符合IEC61215－2005温度，湿热相应标准参数可进行各种高低温湿热交变环境试验。

二、技术参数：
型号：CH-GDJS-021
工作室尺寸：D900xW1100xH2100(mm)
1、温度范围：-40℃~100℃
2、湿度范围：30%~98%RH（可控可调）
3、温度波动度：≤±0.5℃
4、温度偏差度：≤±2℃
5、湿度偏差：+2、-3%
6、时间范围：0~9999H可调
7、电源：AC380V 50Hz

三、设备满足试验条件：
热循环试验：
    光伏组件在风速不低于2m/S的试验空间内，温度在-40℃正负2℃和85℃正负2℃之间循环
湿---冷（冻）试验：
    在室温下将光伏组件放入环境试验箱内，完成10次循环。超高和超低温度应在所设定值的正负2℃以内，室温以上各温度下，相对湿度应保持在设定值的正负5%RH以内。


四、结构
1、外壳采用优质A3钢板加工成型，表面进行喷塑处理，光洁、美观；
2、保温材质:高密度玻璃纤维棉，保温厚度为100mm；
4、搅拌系统:采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,强度对流垂直扩散循环；


五、加热系统
1、采用不锈钢电加热器；
2、高温完全独立系统，不影响低温试验、高温试验及湿热；


六、加湿系统
1、外置式蒸汽式加湿器；
2、具有水位自动补偿、缺水报警系统；
3、不锈钢电加热器；
4、湿度控制均采用P.I.D＋S.S.R，系统同频道协调控制。

七、控制系统
温湿度显示控制仪表采用全进口超大屏幕画面（7寸LED液晶显示器），荧幕操作简单，程式编辑容易，无须按键输入，屏幕直接触摸选项。精度：0.1℃(显示范围)
解析度：正负0.1℃；


八、制冷系统
压缩机：全封全封闭泰康或半封闭德国谷轮；
制冷方式：双机复迭式制冷；冷凝方式：强制风冷；或循环水冷却
制冷剂：R23；R404A
干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒采用进口原装件；
